【ガーミン】Edge520Jに地図を表示させる方法！OSMでコンビニも！【Garmin】
とっくん
ガーミンのEdgeシリーズにおける主要機種は、大きく分類すると「4種類」存在します。
- 機能をとにかく追求した、フラッグシップモデルである1000系。
SHIMANOのコンポで言えば、Dura-Ace的存在である事は間違いありません。 - 1000系のいいトコを取り入れつつ、地図も刷新された800系
810からは初めからMAPPLEがインストールされていて、タッチスクリーンモデルになってます。 - 余分な機能を削ぎ落としつつ、必要十分な機能を有している500系
私が使っているのが、この500系の520Jです。 - 最低限のサイコン機能である100系
地図などは表示できないですが、センサー類を束ねて表示するサイコンとしての最低限が揃っています。
▼Edge520Jのインプレはこちら
【ガーミン】Edge 520J！心拍やケイデンス、地図など表示可能な高性能サイコンのインプレ【Garmin】先日の記事にも書きましたが、Garminのvivosmart HR J、Edge520Jを入手しました。
開封の儀だけでは面白くな...
Edge 520Jには概ね満足していますが、唯一「地図」においては、全くのポンコツ同然です。

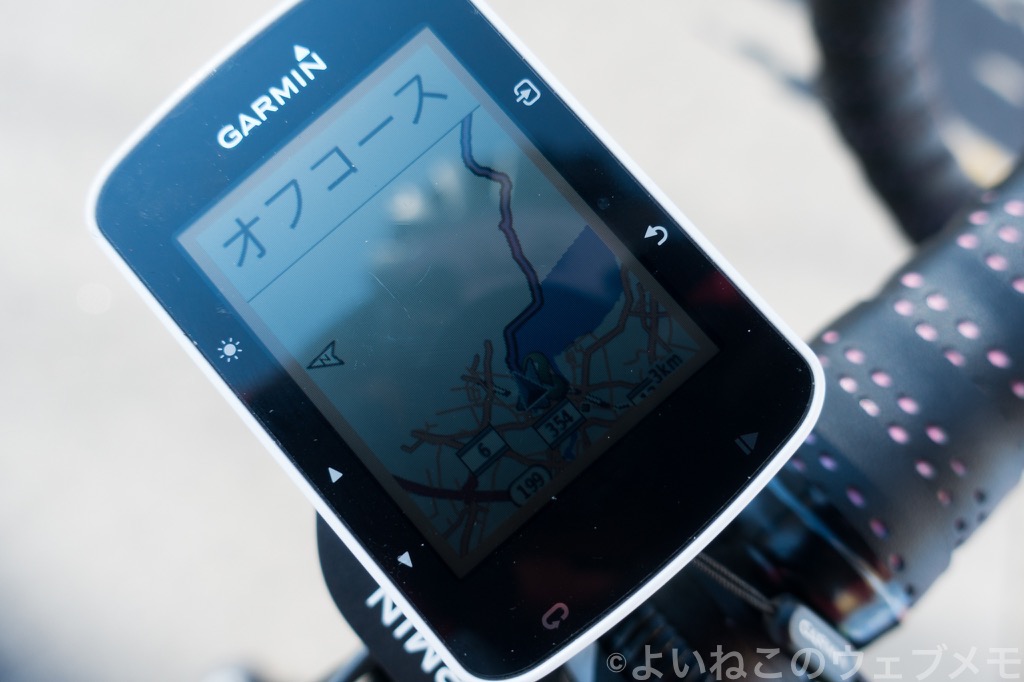

こんなの見て分かる人が居るのか逆に聞きたい
そんなEdge 520Jユーザへ救いの手を差し伸べてくれるのが「OSM」
オープンストリートマップという、有志により更新されるマップです。
更にそのOSMを、有志の方がGarminデバイス用に作成してくれています。
それが「OSM for GARMIN」です。
難しそう・・・と思いきや、実に簡単な手順で表示出来るようになるので、紹介したいと思います。
所要時間は5分ほど。この記事を読む時間の方が長いかもしれませんｗ
スクリーンショットはMACで撮っていますが、Windowsでも手順は全く同じですのでご安心ください。
元のファイルを書き換えて地図を表示させる手順です
実行前には、元ファイルのバックアップを必ず実行してください。
また、自己責任でお願いします。
スポンサーリンク
OSM for GARMINの概要
前述しているとおり、ガーミンデバイス用OSMがサイトにアップロードされています。
しかし、数あるガーミンデバイスの中でもEdge520Jはひときわ特殊。
Micro SDスロットもなく、もともとの本体容量も少ないのです。
結果、全国版のOSMを容量不足で入れることが出来ないという状態ｗ

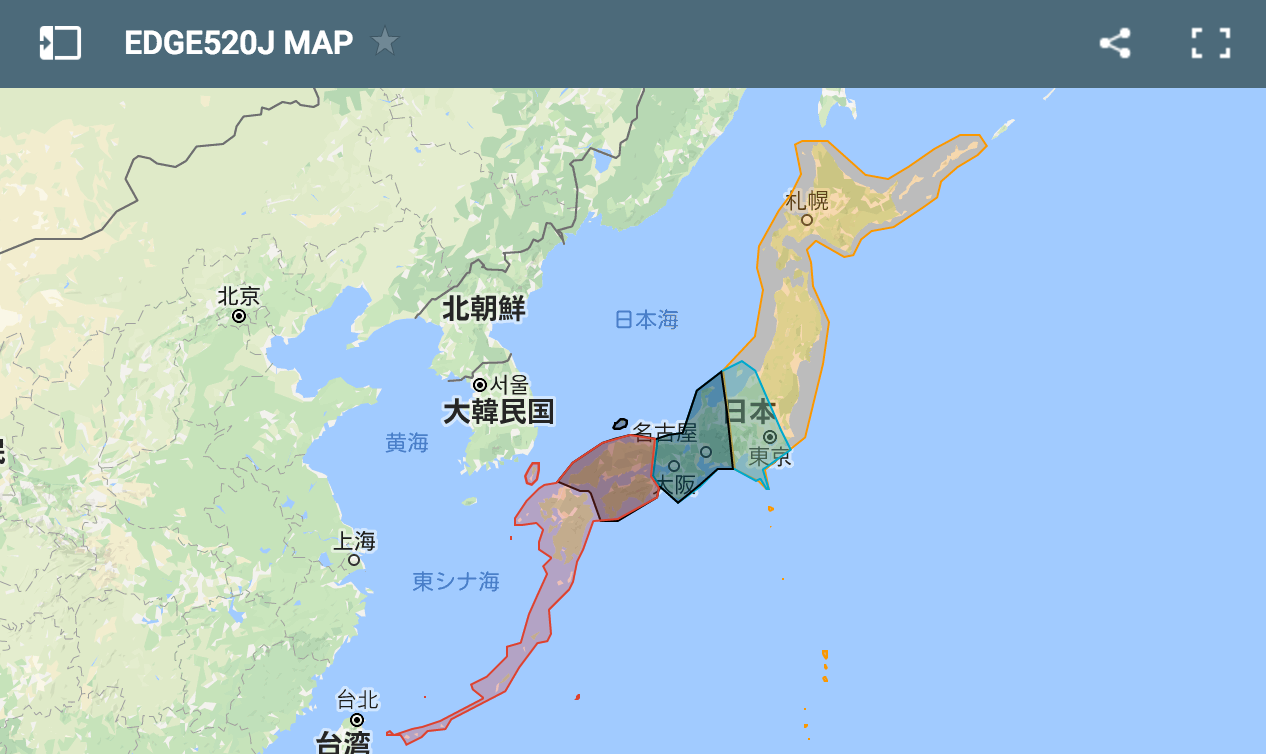

対策として、上記の様に全国を4分割してファイルサイズを抑えたファイルが置かれていますので、
それぞれの地域に合うファイルをガーミンに入れれば良い状態となっています。
ちなみに、Jの付いていない無印「Edge 520」の場合、日本語フォントが含まれていないため地図が文字化けする様です。
英語版では文字化けしないですけどね。文字が表示されないだけですわ。
— 囧(masarap) (@masarapmap) 2017年2月8日
［17/2/8 追記］OSM for GARMINサイト管理者の@masarapmapさんからご指摘いただきました。
実際には文字化けではなく、表示されないとのことでした！失礼いたしました。
それでは、早速投入の手順を見ていきましょう。
ファイルのダウンロード
まずは配布元のサイトへアクセスしてください。
ダウンロードページに国旗等が表示されていますが、そのまま下の方へスクロール。
スクロールすると、「EDGE 520 J コンパクト日本語OpenStreetMap」の記載があります。
それぞれ、自分の済むエリアに近いファイルを選択してください。
ちなみに、関東にお住まいの方は、行く場所にもよりますが、「中央」ではなく「北海道・東北・関東」の選択をオススメします。
※上記で伊豆半島より少し西側くらいまでは確保されています。
理由としては、前回の霞ヶ浦一周の時の様に、地図が真っ白になる可能性があるからですｗ

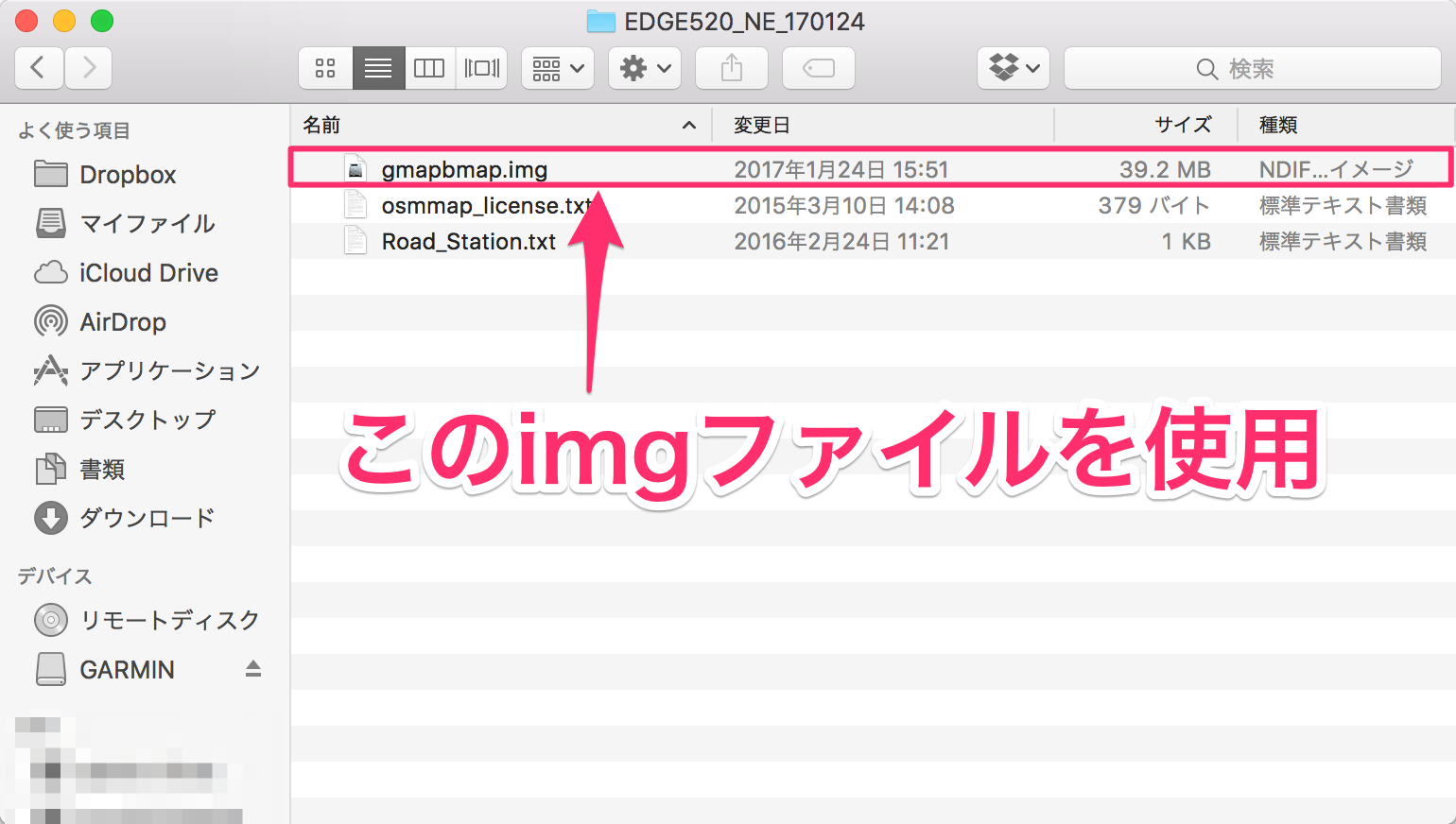

ダウンロードしたファイルはZIP形式で圧縮されているため、まずは解凍。
解凍すると、「gmapbmap.img」というファイルが出てきます。
このファイルが、Garminに表示される「地図の素」となるファイルです。
さあ！ココまでくれば、後もう一息です！
ファイルの置き換え

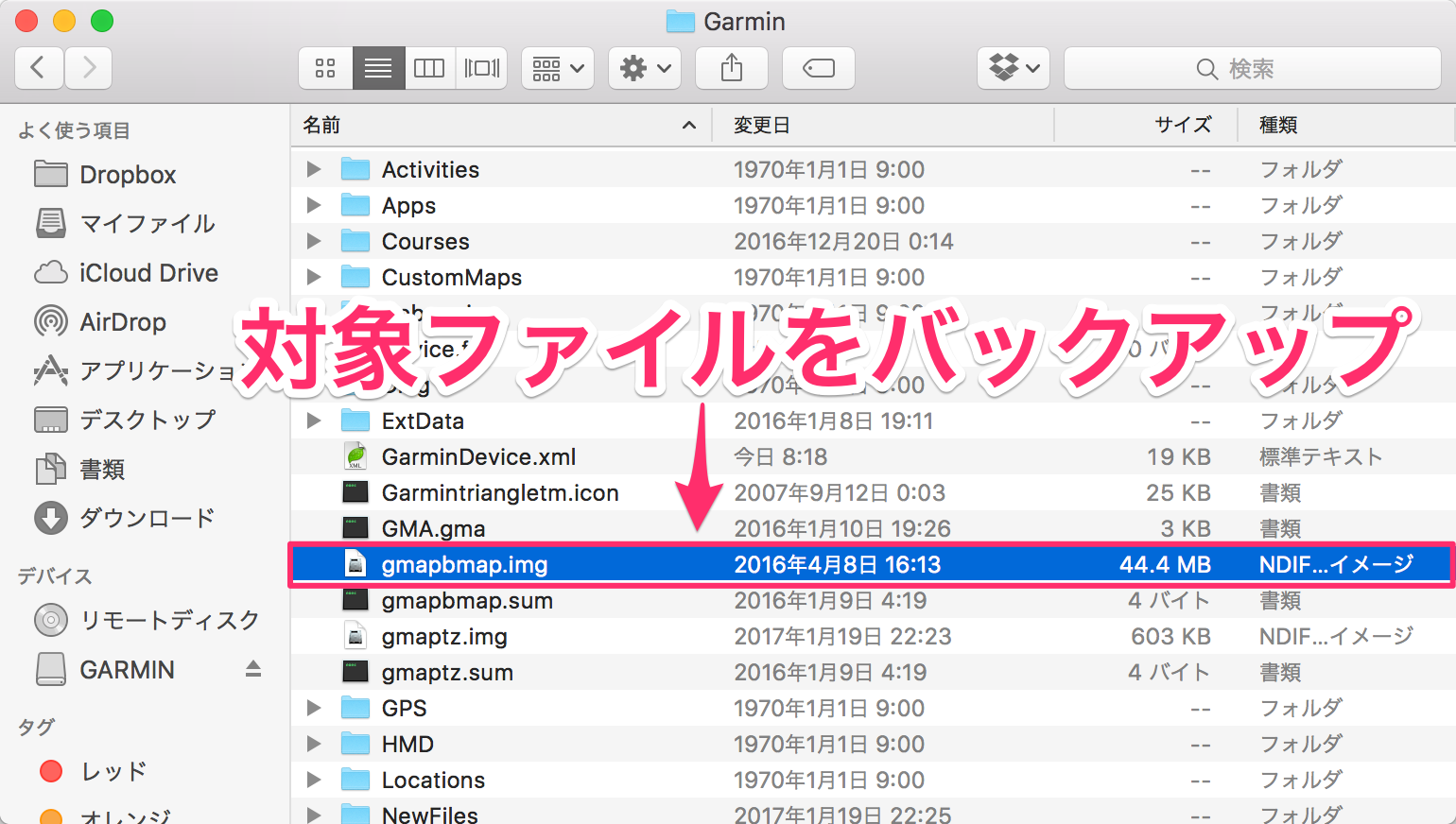

まずは対象ファイルをバックアップ。
対象ファイルの場所は下記のとおり。適当にパソコンのどこかに保存しておきます。
■MAC
Finderの”デバイス”に表示されているGARMIN＞Garmin の直下
■Windows
コンピュータの”リムーバブルデバイス”に表示されているGarmin Edge 520J＞Garmin の直下
購入時から配置されている「元ファイル」は、何かあった時のために必ずバックアップしてください。

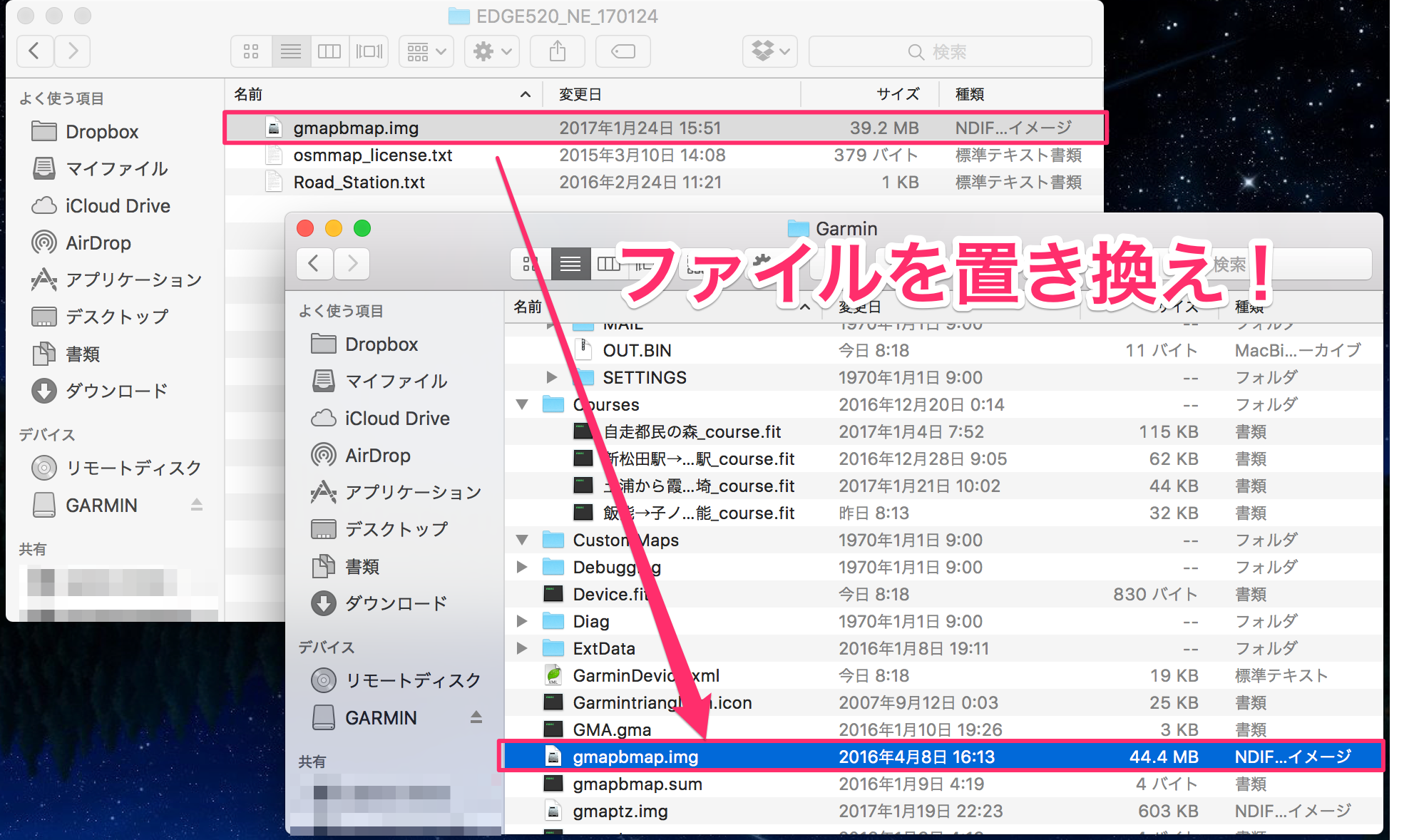

そして、一思いにファイルを上書き！
元フォルダからドラッグ&ドロップ、またはファイルをコピーして貼付けます。

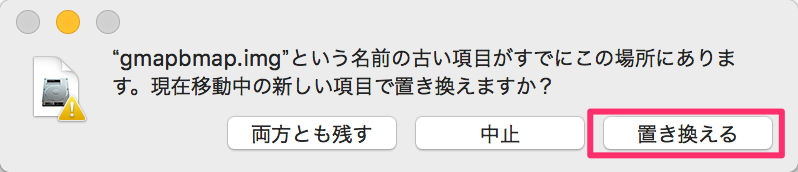

「上書きしますか？」のようなアラートが表示されるので、上書き(置き換え)を選択します。
これで、全ての手順が完了しました！お疲れ様でした！
正常に地図が表示できれば成功
早速確認していきましょう。
とりあえず、スタートボタン(本体下・右)のボタンを押してアクティビティをスタート。
その後、▼ボタン(本体左・下)のボタンを押すと、地図の表示に切り替わります。
こんな風に出ていれば大成功！
地図を拡大したり縮小したりして、コンビニ情報などが表示されるか確認してみましょう。
縮尺は決定ボタン(本体右・上)のボタンを押し、「縮尺」を選択して変更することが可能です。
事前にGarminに入れてあるルートがあれば、合わせて確認してみましょう！
メインメニューから▼を押します。
現れたメニューから「トレーニング」を選択。
その中から「コース」を選択します。
コースを選択して・・・
「地図」を選択。
無事表示されている事が確認できました。

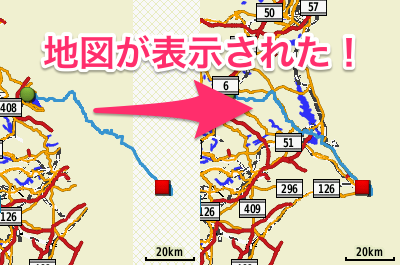

ちなみに、今回私も「北海道・東北・関東」へと地図を変更しました！
これで無事、霞ヶ浦の地図も表示されました！時既におすし！！
さいごに
エリアが区分けされている地図を入れている以上、対応していないエリアを走る場合などには注意が必要です。
また、コンビニなどは入れ替わりも激しいため、最新の情報となっていない事も。
今回ご紹介した「OpenStreetMap for GARMIN」さんでは、頻繁に地図も更新されている様です。
定期的に、最新の地図に入れ替えるなどをすることで、より地図としての効果が高くなるのではないかと思います( ´∀｀)
ココまでやってしまえば、「820Jではなくても、520Jで必要十分」と感じることでしょう。
とはいえ、湧き上がる物欲は抑えられませんけどねｗ
地図が欲しいけど、できるだけ安く抑える感じでガーミンが欲しい・・！というあなたのお役に立てれば幸いです:)
